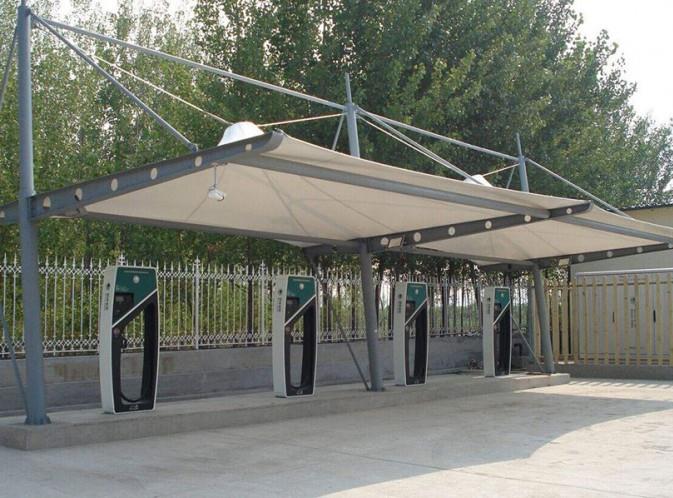

解析膜结构充电桩中系统安全设计指标

　　为保证膜结构充电桩系统的功能安全性以及充电兼容性，系统设计在选择元器件和零部件以及软件编写时都严格遵守电源设计指标，IP防护等类指标，直流桩接口要求以及充电机和BMS通信协议要求中的相关内容。

　　一、电源设计指标：

　　根据相关规范中对电力用户性质划分的有关规定，按照充电站/充电桩在当前社会中所具有的重要性，将充电桩作为三级电力用户，直流充电桩的供电电压为380V。

　　二、P防护等级指标：

　　根据《GB4208-2008外壳防护等级(IP代码)》，膜结构充电桩在室内应达到IP32(即防止大于2.5mm之物全侵入以及防止手指碰到内部零件)，在室外应达到IP54(即侵入灰尘量不能影响系统工作以及防止直径大于1.0m的物体侵入)，设备安装在户外时应该具有相应的避雨装置，应具备三防(防潮湿，防霉变，防盐雾)保护。

　　三、直流桩接口要求：

　　根据相关规定中直流充电接的要求，统一结构规格，保证不同型号产品的兼容性。为保证充电连接时的安全性，标准规定充电枪插头与插座触头的接触顺序，顺序为:保护接地，直流电源正与负、车辆端连接确认，低压辅助电源正与负，通信与供电端连接确认;断开时的顺序与连接时相反。

　　四、充电机与BMS通信协议要求：

　在充电过程中，BMS实时检测车辆电池电压、电流和温度等参数并与膜结构充电桩进行通信，以供充电桩及时调整输出电压，电流。充电桩和BMS构成CAN通信网络，BMS在充电过程起到主导作用。数据输送先发低位，再发高位，正电流表示放电状态，负电流表示充电状态。
