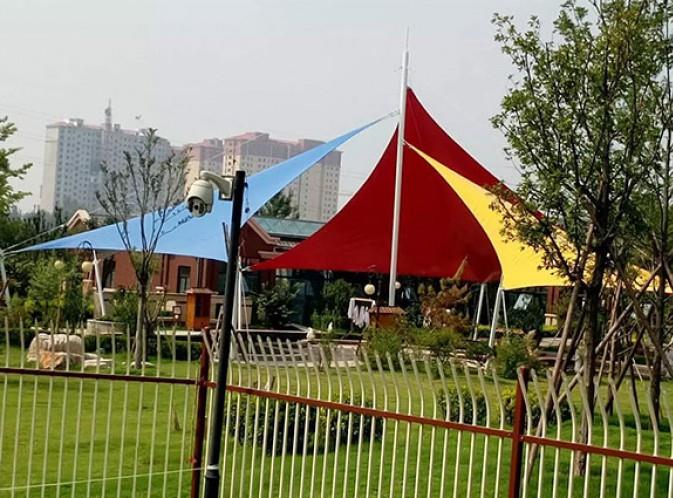

膜结构景观建设中膜深化钢件的制作安装

　　一、膜深化钢构件构件制作：

　　膜结构景观建设中在工厂内加工的膜深化钢构件主要是用于主桁架上与钢索连接的耳板和与膜连接的方钢等钢组件。为保持构件制作精度和质量，采用数控机床进行切割。

　　各规格管材加工前须经表面预处理并喷底漆，然后分规格堆放。

　　根据设计要求使用符合环保要求的防腐材料，并严格执行标准及厂家的操作工艺。

　　根据设计要求构件表面预处理前须清理表面的灰尘及污物。螺栓摩擦接触面和需焊接的部位两侧l00mm范围内安装前不涂漆，但应采取涂刷环氧富锌底漆等措施进行不影响焊接的防锈处理，待安装后补漆。

　　二、膜深化钢构件安装：

　　(1)膜结构景观的主钢构件安装完成后，复核主体钢结构坐标。

　　(2)复核主体钢结构坐标无误后进行膜深化钢构件安装。使用 Tekla软件，通过控制三维坐标点建立三维空间模型。考虑到工程特点和现场场地限制，采用工厂下料预涂装头1遍面漆，运至安装位置附近后进行拼装，拼装完成并检查无误后方可进行安装。

　　(3)膜深化钢构件节点的各部件拆开前须予以编号并标记。预拼装检验合格后在构件上标注上下定位中心线、标高基准线、交线中心点等，需要时还需焊上临时撑件。

　　(4)膜深化钢构件根据 Tekla模型坐标点进行定位，初步确定起点位置为内环，用点焊固定，经预拼装检查合格后即进行安装和焊接。

　　(5)测量已完成的主体钢结构和与膜有关系的部分，根据测量结果和设计数据，比对校核其是否在允许误差范围内，对高过误差的钢构件进行整改。膜结构景观建设中在膜深化钢构件安装并形成单元后，及时测量膜单元空间尺寸再提交设计单位用于指导膜裁剪。
