聊聊膜结构自行车棚工程图纸深化的设计

　　索膜结构是一新式的节能建筑形式，它具有以下优点：造型自由、重量轻、柔软美观、充满力量感、阻燃、制作方便、安装简捷、易于移动或更新、使用安全。膜结构按受力特性大致可分为充气式膜结构、张拉式膜结构、骨架式膜结构组合式膜结构四类。

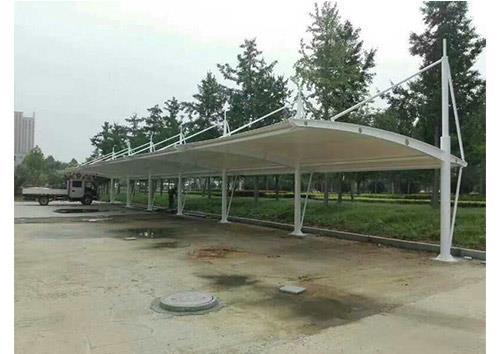

　　某膜结构自行车棚工程采用的是骨架式张拉膜结构，是一种典型的组合型膜结构，它既具备了张拉式的膜结构体形，丰富自然流畅曲面优美的优点，又兼具了骨架膜结构自身封闭式的稳定骨架体系和膜材料共同构成的一个结构受力之体系。

　　该膜结构工程图纸深化的设计如下：

　　施工详图深化设计是介于施工图设计与加工安装中间的一个设计过程，其工作内容主要包含两方面的工作∶

　　（1）根据施工蓝图进行深化设计，使工厂能以该图纸为基础进行加工制作的程度;

　　（2）为加工厂提供相应的技术服务和现场技术指导等工作，使图纸使用者能越为准确的理解设计师的意图，所以图纸深化设计之目的，总的来说是为工厂材料的采购、加工制作、运输、现场拼装与构件安装提供服务，保持膜结构自行车棚工程的顺利完成。

　　因该工程为骨架式的张拉膜结构，形状奇特，交叉的构件较多，受力较为复杂。在图纸深化设计时，先用Xted软件建立结构整体模型，将整个结构在计算机中按标准尺寸进行了1∶1的虚拟建造，建设的过程中可把施工图的设计阶段没法表达清楚的问题一一暴露出来，并加以解决。

　　然后，根据现场吊装和运输需要，结合了工艺材料、结构、焊缝设计说明等明确适合的施工方案，将虚拟建成整体模型的各区域进行了拆解，分解成为单个构件或是部件并且制作为设计详图。而后，依据加工制作及安装的各要求，将拆解下来的三维构件转换为平面的图纸。

　　依据该膜结构自行车棚工程的施工特点及现场的实际状况，把膜机构骨架以主弦杆作为单位分成为八个吊装的单元，进行加工与吊装运输。
