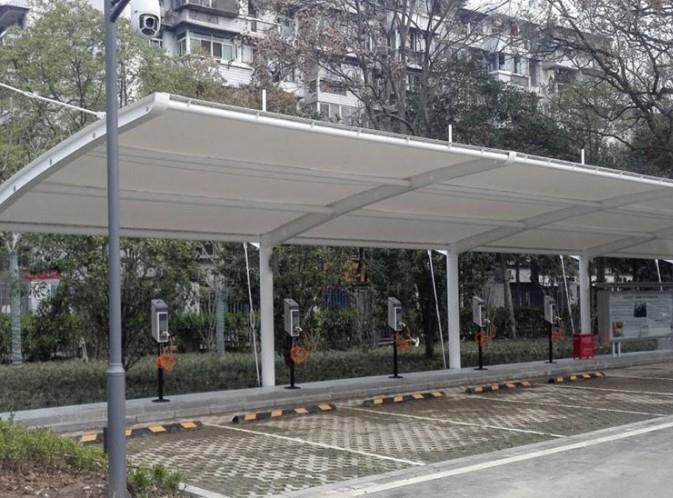

膜结构充电桩钢构件拼装质量问题的分析与控制

编辑:临朐艺景膜结构工程有限公司时间:2021-12-29

  一、膜结构充电桩钢构件拼装扭曲:

  1.现象:

  组件组装后的总长度变形超过允许值。

  2.原因分析:

  (1)接头角钢或钢管不匹配,间隙过大。

  (2)拼接过程不合理。

  3.防范和控制措施:

  (1)如果接头处的型钢不一致,应采用氧乙炔焰烘烤或杠杆加压法进行调查,符合标准后,进行组装。

  当组装节点的附加型钢(也称组装连接型钢或型钢)与母材之间的间隙大于3mm时,用夹具或卡口夹紧,点焊固定,然后组装,以避免由于节点大小不一致而导致组件的失真。

  (2)一般情况下,组件的组装应设置组装工作台。如果部件是在现场组装的,则应将其放置在坚硬的场地上,并用水平仪找平,组装过程中,应在部件的代表点用水平尺绘制并调平部件的全长,满足设计尺寸后,电焊点应焊接牢靠,刚度差的膜结构充电桩钢构件应在翻转前进行加固,构件翻转后也应找平,否则构件焊接后无法矫正。

  二、一般钢结构拼装:

  (1)部件在运输和堆放过程中的变形:

  1.现象:

  部件在运输或堆放过程中的变形、死弯或慢弯。

  2.原因分析:

  (1)在膜结构充电桩部件制造过程中,由于焊接而发生变形,通常呈现缓慢弯曲。

  (2)构件在运输过程中因碰撞而变形,通常表现为死弯。

  (3)构件垫点不合理,如上下撬块不垂直,堆放场地下沉,导致构件死弯或缓慢弯曲变形。

  3.预防和控制措施:

  (1)当构件发生死弯变形时,一般采用机械矫正方法,即用千斤顶或其他工具矫正或辅以氧乙炔火焰下沉烘烤,根据结构刚度,工具校正通常是主要方法,辅以氧乙炔烘烤,可获得良好效果。

  (2)当结构弯曲变形缓慢时,可采用氧乙炔焰加热矫正,烘烤一般采用大的氧乙炔火焰枪。

  火焰烘烤时,线性加热多用于矫正变形或刚度大的结构,三角形加热多用于矫正厚度大、刚度强的膜结构充电桩构件的弯曲变形。
