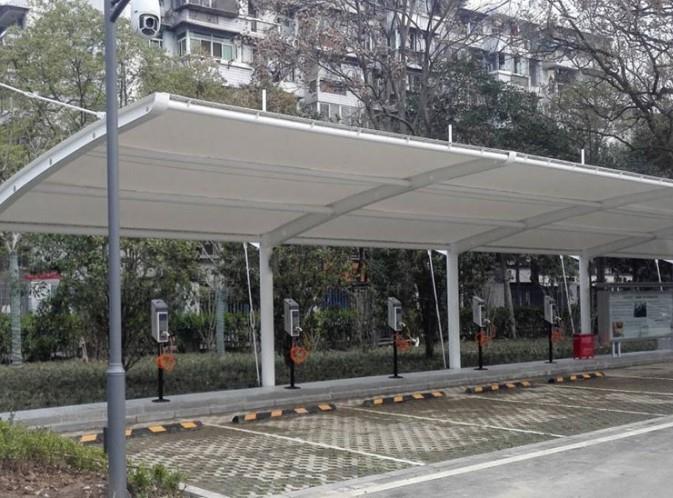

膜结构充电桩屋架的安装方法及校正规定

编辑:临朐艺景膜结构工程有限公司时间:2021-11-17

  一、膜结构充电桩屋架的安装方法:

  1.吊点必须位于屋架的三个相交节点上。屋架吊装时,在离地50cm处检查无误后方可吊装。

  2.安装头一个屋架时,在松开吊钩前进行初步校正,将屋架底座中心线与定位轴线对齐到位,调整屋架垂直度,检查屋架横向弯曲情况。

  3.后一个屋架也吊装就位后,不要松开吊钩,将其与头一个屋架临时固定,安装支撑系统和一些檀香木条,末后对固定的整体进行校正。

  4.从第三根桁架开始,在屋架的屋脊点和上弦杆的中点安装檀香木条,固定屋架,同时校正屋架。

  5.屋架分片运到现场拼装时,拼装平台应平整,拼装时应保证屋架总长和拱度尺寸的要求。焊接时,在一侧检查合格后,翻转另一侧进行焊接。做好焊接、组装记录,验收合格后方可吊装。膜结构充电桩的屋架和天窗框架也可在地面组装进行综合吊装。但是,应临时加固,以确保够足的刚度。

  二、安装和校正的规定:

  1.部件安装应采用扩装、综合安装的方法。

  2.展开总成时,检查易变形部件的强度和稳定性。必要时应采取加固措施。

  3.采用综合安装方式时,结构必须能分为若干独立的系统或单元,每个系统(单元)的所有构件安装后应具有足够的空间刚度和可靠的稳定性。

  4.当需要使用已安装的结构吊装其他部件和设备时,应取得设计单位的同意,并采取措施防止损坏结构。

  5.确定膜结构几何位置的主要构件(柱、刚架等)应在设计位置吊装,并在松开吊钩前进行初步校正和固定。

  6.多层框架构件安装,层间各柱完成后,必须按表10-5-4进行中间验收,并将调整后的测量数据填写清楚。

  7.膜结构充电桩安装工程中,对于已安装的结构单元,在检测和调整时应考虑外部环境(如风力、温差和日照)影响引起的自然变形,吊车梁和轨道的调整应在主要部件固定后进行。
