膜结构景观的内部直接支承与飞柱支承的设计

　　一、膜结构景观的内部直接支承：

　　高点在膜面中间的主要是各锥形面或复合鞍形面。对于膜面内部高点可以采用内部直接支承的方式。就是在高点下方采用棉杆或者其他形式的框架对高点进行支承。这种支承方式受力简单直接，结构稳定性好也相当经济，支承构件被膜面覆盖，在外部结构展现单纯的膜面造型。但由于支承结构在建筑内部，不能形成无柱的大空间，支承构件的位置需要和内部功能协调考虑。

　　某机场膜结构雨棚的设计中，使用钢柱在建筑内部对膜结构高点进行支承，钢柱平面位置偏向结构两侧，使中间形成较大的无柱空间作为中庭和旅客等候区，两侧跨度较小部分作为附属设施空间，使功能和结构相吻合，减少了支承构件对内部空间的影响。

　　二、膜结构景观的内部飞柱支承：

　　为了规避内部直接支承给内部空间使用可能会带来的问题，可以使用飞柱结构代替桅杆和框架对高点进行支承。飞柱是一种相当合理的结构设计，它的底部不是直接支撑在地面上，而是支承在悬空钢索上，形成一个无柱大空间。飞柱异于寻常的结构形式，构件之间合理的动态平衡关系会引起人们较大的兴趣，成为张拉膜结构的一个视觉兴奋点。

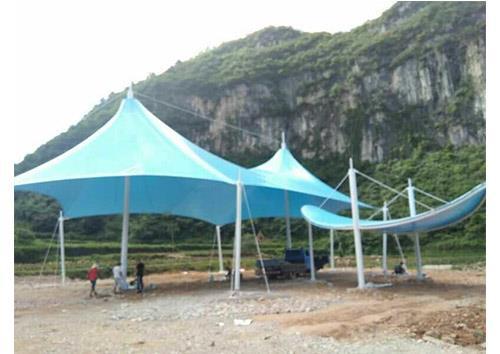

　　某地膜结构景观中的飞柱结构设计相当合理，它的下端由三个方向的钢索支承，一个方向的钢索固定在外围较大的桅杆上，另外两个方向的钢索与环形边索连接。飞柱上还安装了灯光括音器等设备。屋顶也采用了飞柱结构，飞柱下端是支承在两股同向钢索上，钢索穿过膜面锚固在两侧的混凝土框架上。
