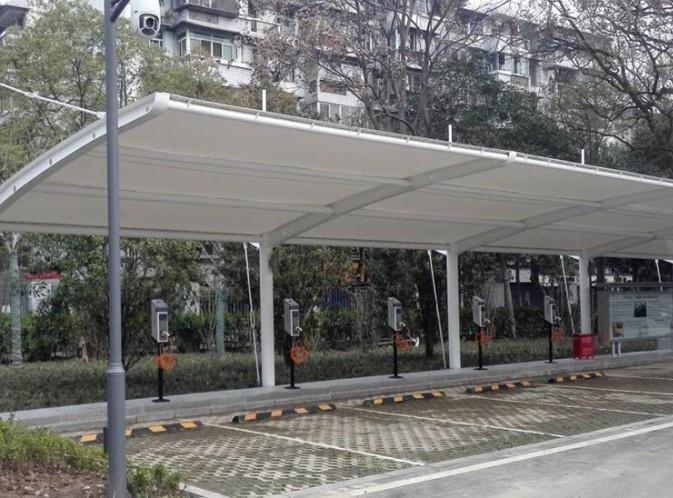

膜结构充电桩中主板硬件结构的介绍

　　根据膜结构充电桩方案设计要求选择适合的CPU作为控制芯片，并根据实际应用需求开发外围接口电路。交流充电桩主板硬件的设计主包括∶MCU电路、系统电源电路、电压、电流信号调整电路、交流充电桩充电插头控制导引电路以及外围设备接口电路，包括1转5的串口扩展电路、POS机接口电路、语音提示接口电路以及CAN接口电路。MCU电路以71M6534H为关键控制器，主要包括了电源、嵌入式处理器和系统时钟；控制导引电路负责交流充电桩与车载充电机之间的信息交互;各外围接口电路负责整个系统的管理工作。

　　71M6534H是一款高度集成的SoC、电能计量芯片。该芯片可以准确测量电能，广泛地用于不同电表的开发。国外技术对膜结构充电桩提供了一整套良好的ICE模拟器、开发工具、集成库和参考设计，帮助用户能够速度较快的实现符合电力计量标准的电能计量计费功能。该芯片有着下述配置∶

　　（1）内核∶8位MPU（80515），每个指令周期只要一个时钟的周期就可以完成。

　　另外片内集成有调试逻辑ICE模拟器的接口，用于MPU程序的调试。自立运行的32.位计算引警用干电能计量，CE是—个32.位数字信号处理器，用以执行电量准确计算。8位MPU根据32位计算引擎（CE）提供的计算结果，可以实现测量以及电能计量。

　　（2）存储器组织∶256KBFLASH由MPU、CE共用;4KB的外部数据的存储器;配置存储器以及内部数据存储器。

　　（3）A/D转换器∶21/22位delta-sigmaAD转换器，转换的时间分别是为2/3个CK32周期。

　　（4）定时器∶两个16位的定时/计数寄存器TO，T1;在定时器模式下，每12个MPU的时钟周期CKMPU，计数器就加1。在计数器模式下，当观察到TO或T1信号的一个下降沿，则计数器加1。

　　（5）通信接口∶两路异步串行的通信接口;SPI、r'C总线。

　　膜结构充电桩系统中的CPU晶振电路为芯片提供稳定的晶振源，71M6534H提供的振荡器驱动一个外接的标准为32.768KHz石英晶体，这种类型的石英晶体相当准确且要求的驱动电流很小。
