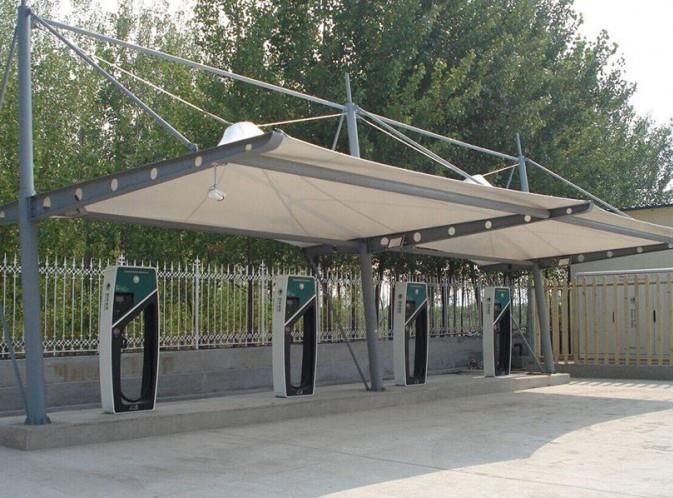

膜结构充电桩中系统硬件的设计

　　直流膜结构充电桩中控制系统主要由电源模块，通信模块以及人机交互模块三部分组成。充电桩是电动汽车的所需配套设施，同时也是面向大众的基础公共设施。直流充电桩不但要具备基本的充电功能，而且应该具有直观清晰的操作界面和可靠的安全保障机制，给使用者提供良好的用户体验以及保证用户的人身财产安全为方便管理，也要具有相应的用户权限和后台管理系统。基于这些需求，直流充电桩系统使用触摸屏显示引导用户操作。根据新标准的要求设计了安全检测电路。同时，为防止充电桩作业过程中出现桩体被碰撞等突发状况，系统采用平衡开关检测机制，当桩体受到碰撞时，充电桩会根据平衡开关的检测结果判断是否及时切断电能输出。在紧急情况下，相关操作人员也可以通过急停开关切断系统电能输出。使用IC卡标定用户信息，建立膜结构充电桩后台管理系统，统一管理充电桩本身以及用户信息。

　　其系统硬件之中电源模块的功能说明如下：

　　为系统提供不同大小的电压，根据设计要求，系统需要-5V，+3.3V，+5V2V四种类型的电压。其中-5v电压为隔缘检测电路中的放大器芯片提供负电源，3V电压和+5V电压为较多芯片提供电源，+12V电压用于直流检测接口时CC(充电连接确认)检测，为触摸屏和BMS等提供工作电压。

　　膜结构充电桩中直流充电机模块(DC电源)采用型号为R75020G1的华为充电集成模块，这款型号的AC-DC充电模块充电效率高、充电功率高，三相电压输入范围宽(可支持260V到370V之间的交流线电压)，额定输出直流电压可达750V，较大输出功率可以达到15kW。充电模块的通信接口采用隔离CAN通信接口，与监控系统之采用CAN通信进行数据输送，监控系统可以控制充电模块的输出电压，输出电流以及开关机等。
